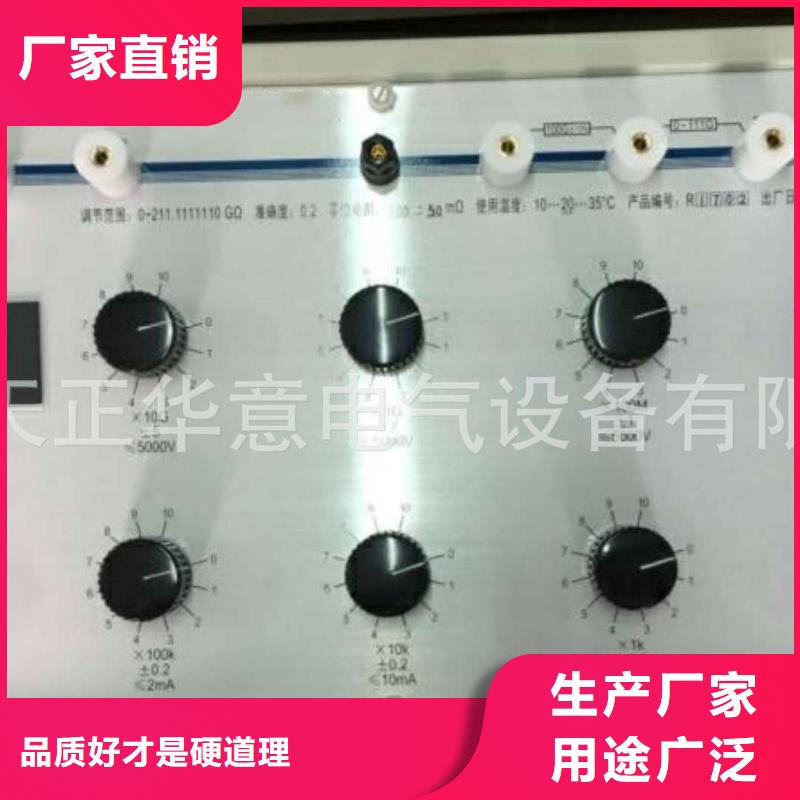

绝缘电阻测试仪 电子式绝缘电阻表关于中值电阻和跌落电阻的选取要求指针式表测量端子的中值电压允许值指针式表指示值处于几何中心位置近的带刻度值的刻度线时，测量端子L和E间的电压为中值电压，中值电压应不低于额定电压的90％。指针式表的中心分度电阻值一般为量程上限值的2％～2.5％.2、数字式表的跌落电压允许值数字式表的显示值为制造厂提供的跌落电阻值时，测量端子L和E之间的电压为跌落电压，其值应不低于额定电压的90％。数字式表的跌落电阻值应在基本量限的上限值的1％以内。残余电阻值小于1Ω，变差不大于0.1Ω。环境参考条件：20＋2-3 ℃，相对湿度：50％±10％.标称使用环境:温度23±5℃，相对湿度：25％～60％。6．线路对外壳的绝缘电阻：≥1×1011Ω。附录1兆欧表型号中值电阻值ZC25—3（旧5050型）10MΩZC11D—82MΩZC11—82MΩZC25—420MΩZC11D—3 20MΩ11D—5100MΩZC11D1050MΩZC111050MΩZC11—5100MΩ5、由于数字表有较长的时间常数（约25S），故一次测量完毕后需停止恒速器转动或关闭电子绝缘表的电源，置“测量选择”开关于“放电”位置，待高压跌落到百伏以下时，再换量程或改变测量项目，以确保测试人员及设备。特别提示：（1）、在检定本装置的标准数字表时，需注意一定要按常规将标准源的信号退至零后才可转动“量程选择”开关，以避免标准源意外损坏。由于检定时测试电压较高，个别电阻盘的阻值会因施加电压的时间延长而小幅度变化，但只要在一分钟之内不超过该阻值盘允许误差的70％应为合格。六、附则 1、随机供应的文件及附件装箱单 使用说明书 产品合格证 测试线 一付 电源线 一根在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如因产品质量不良而不能正常工作时，本厂无偿地为用户修理。线路对外壳的绝缘强度应能承受50Hz正弦波电压8KV一分钟试验。电源电压: AC220V 50HZ。面板设置及说明 本检定装置由标准数字表和标准电阻器两部分组成。1、标准数字表用来测电压，布置在装置的左边，为方便使用，其电压输入端单独设置。左边中部为具有绿色背光的LCD显示器，适用于各种环境使用。数字表测量选择开关根据测量需要可选择不同测试项目。

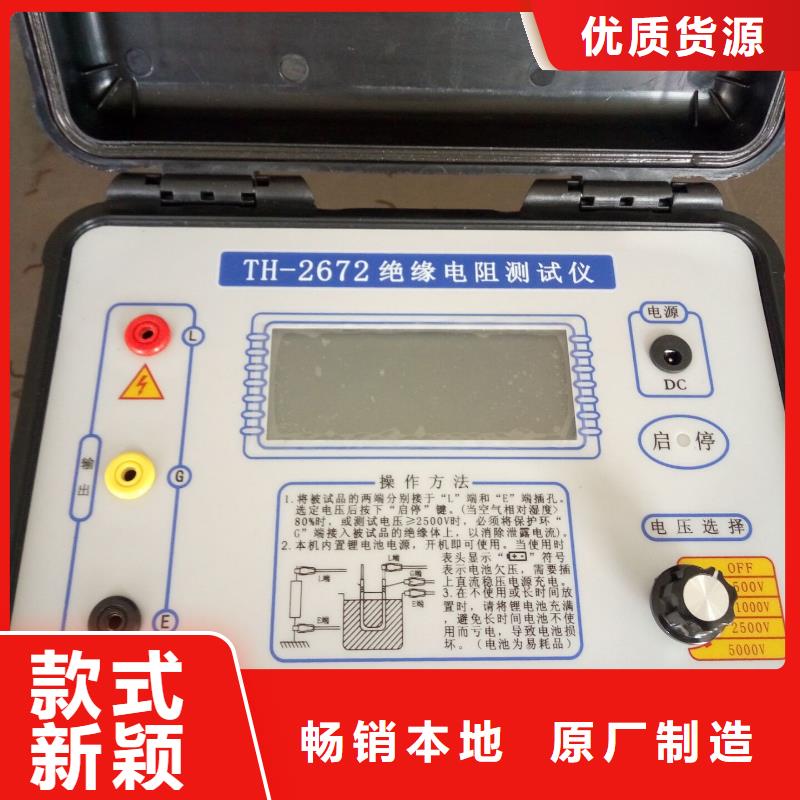

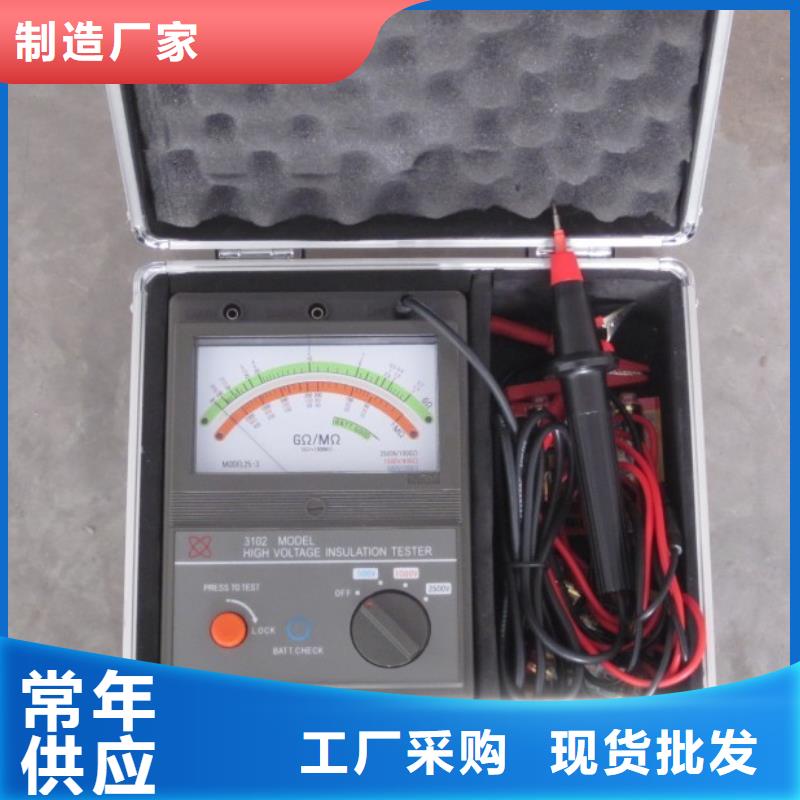

绝缘电阻测试仪 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。 6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，

绝缘电阻测试仪 保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的判断，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，PI和DAR值通过下面的公式计算：
